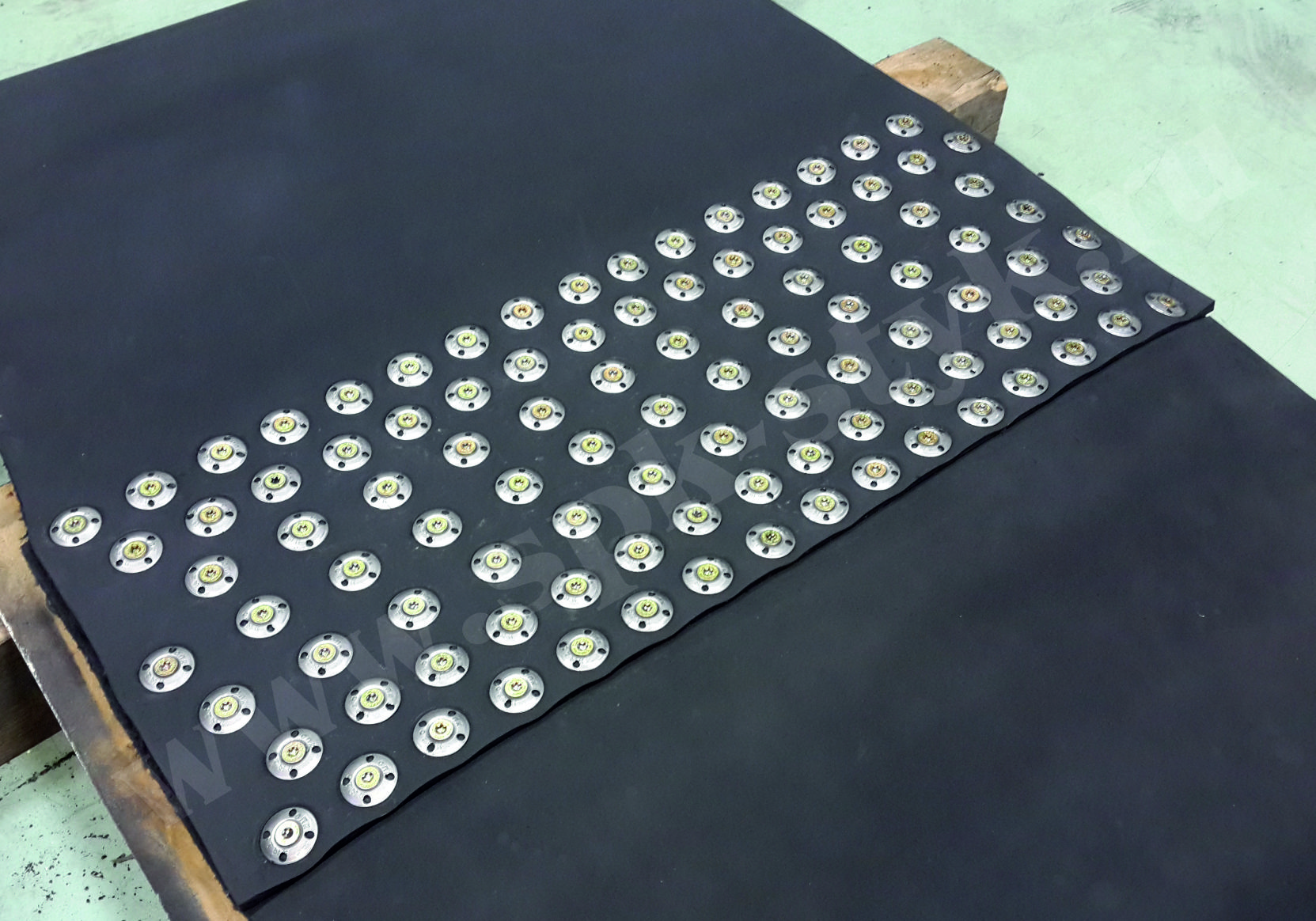

Семирядный стык для стыковки ленточного полотна шириной 1200 мм и разрывной прочностью до 2000 кН/м. Схема для стыковки лент прочностью 2000 кН/м включительно, на высоконагруженных конвейерах с углом наклона 15°. Для грузо-людских конвейеров с углом наклона до 10° и прочностью полотна до 1600 кН/м.

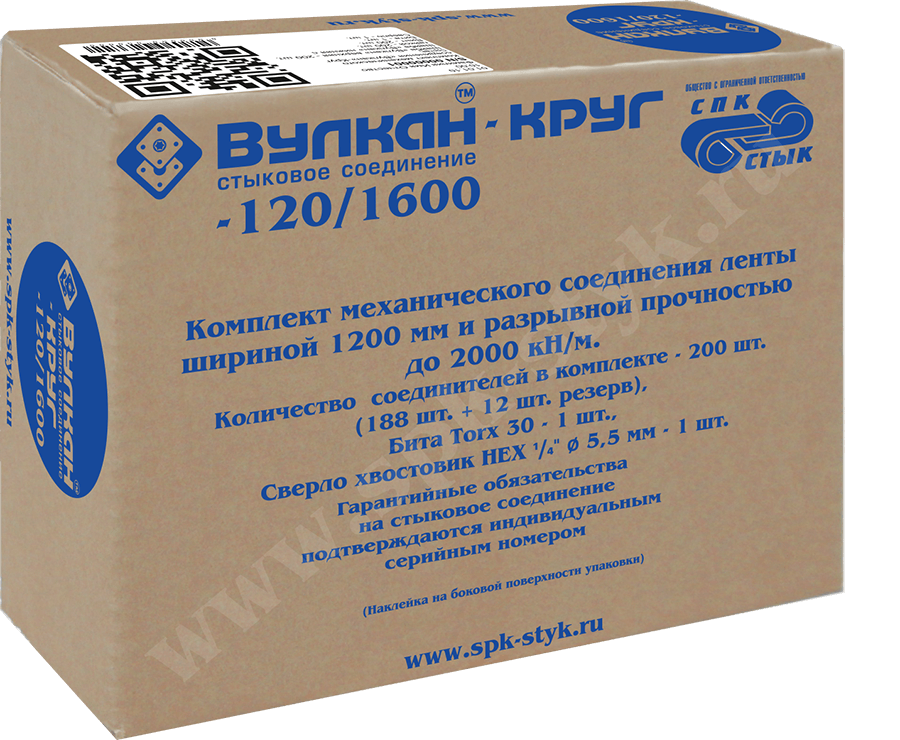

Комплект поставки
- шайба верхняя - 190 шт.*
- шайба нижняя с гайкой - 190 шт.*
- винт М6*50 - 190 шт.*
- бита TORX 30 - 1 шт.*
- сверло Ø 5,5 мм - 1 шт.*

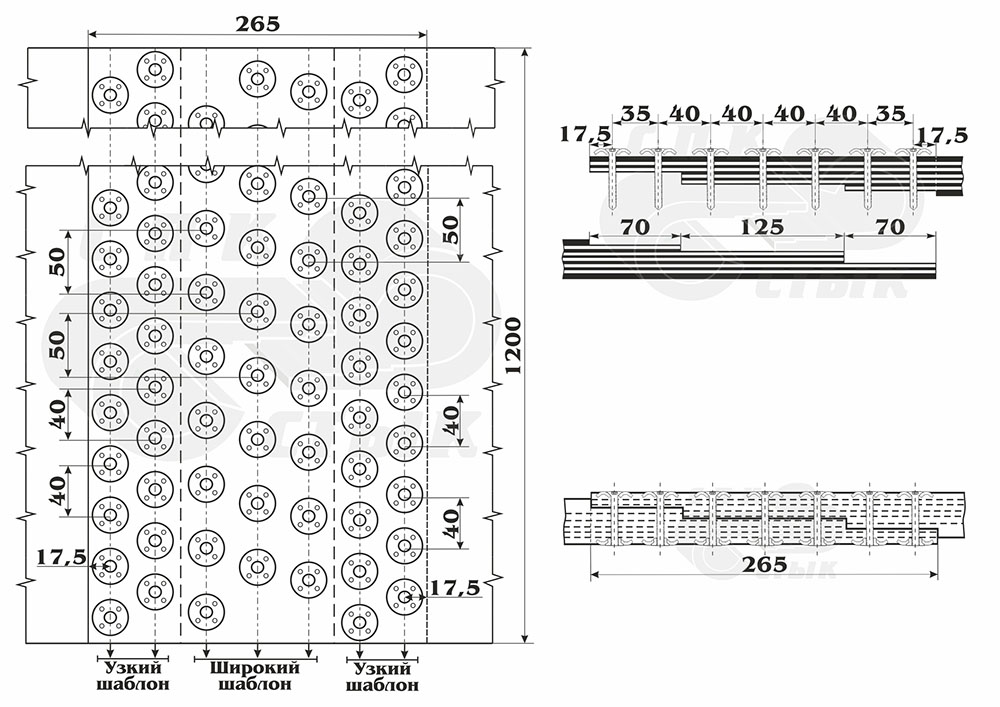

Схема стыковки
VIDEO

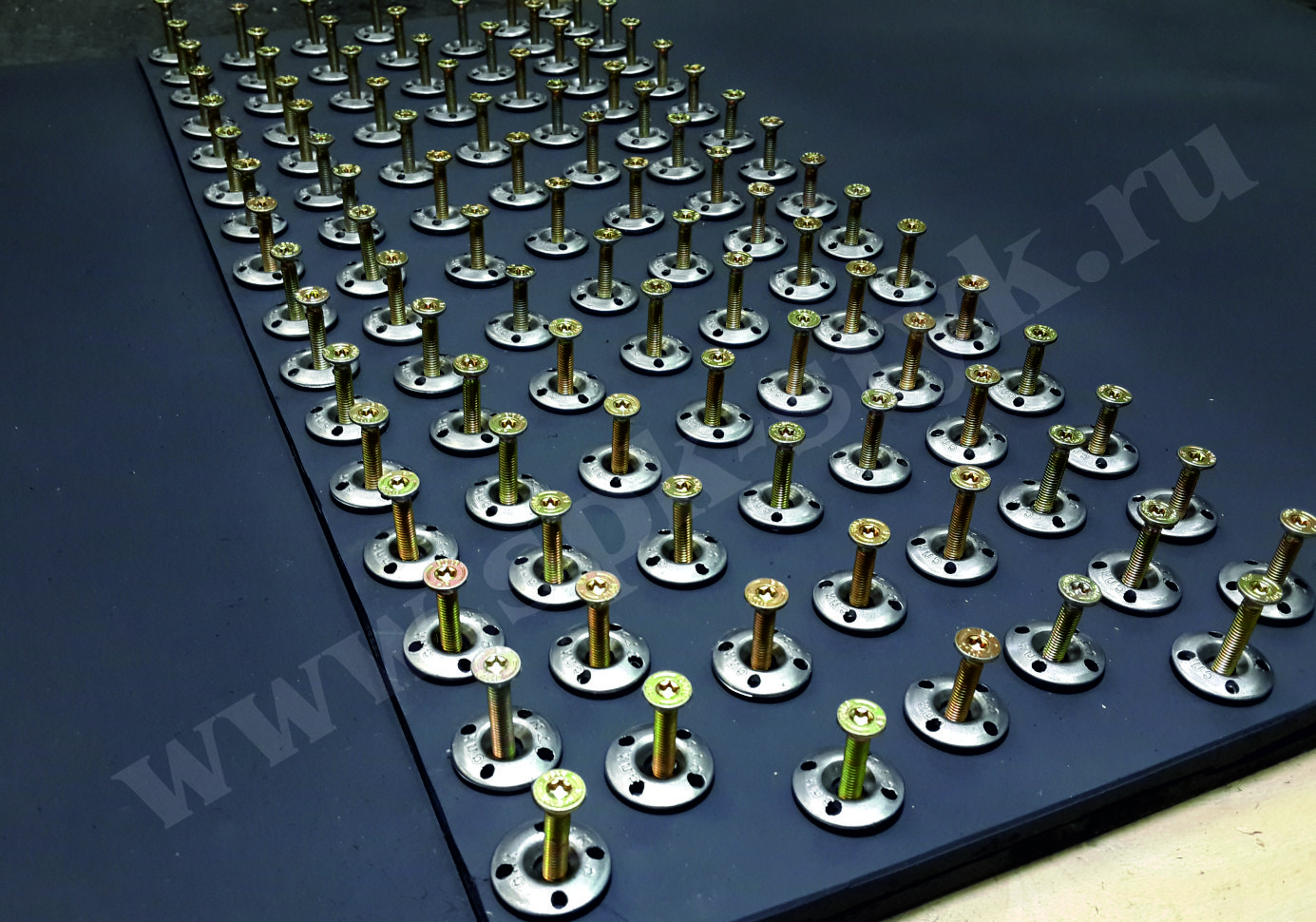

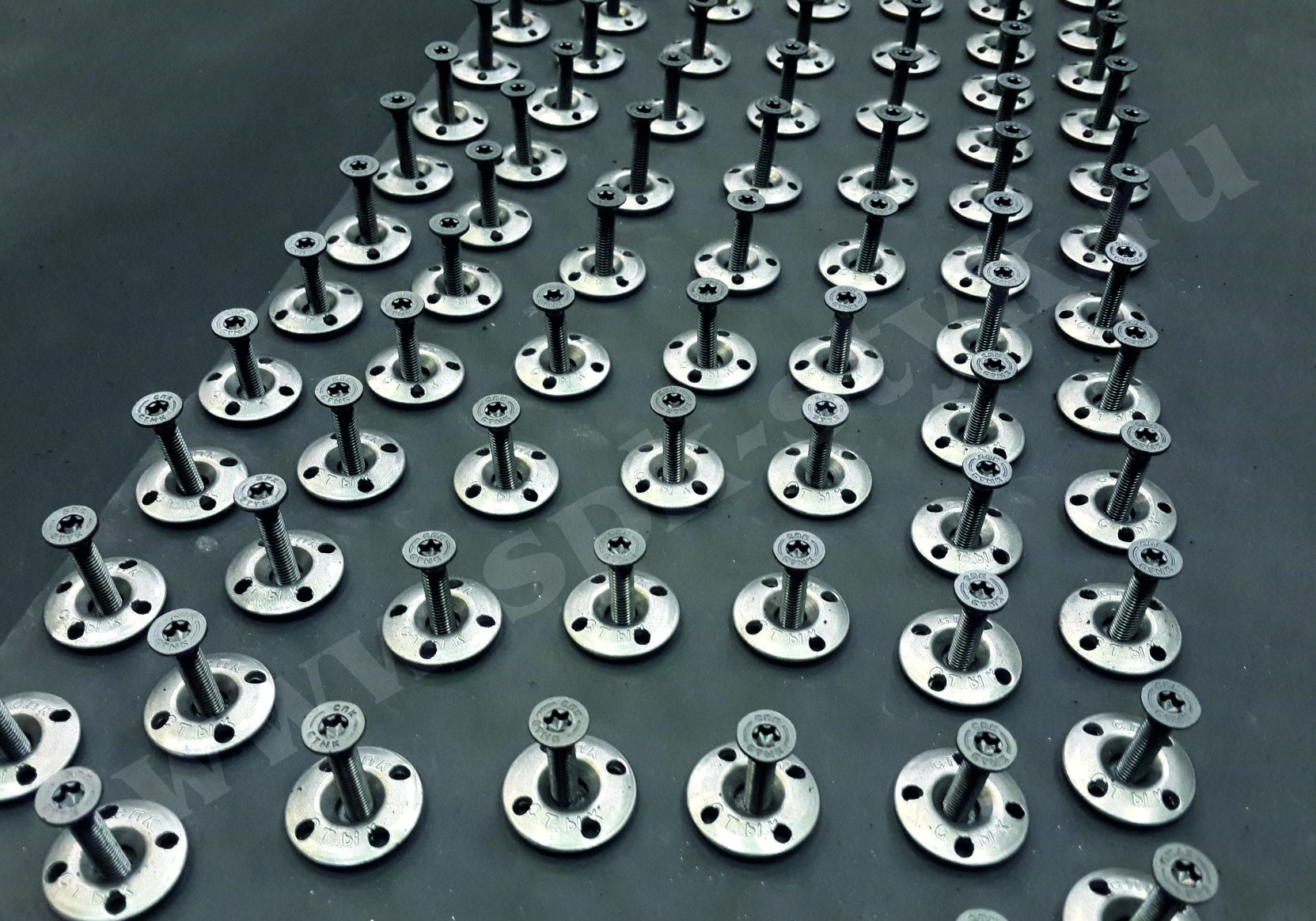

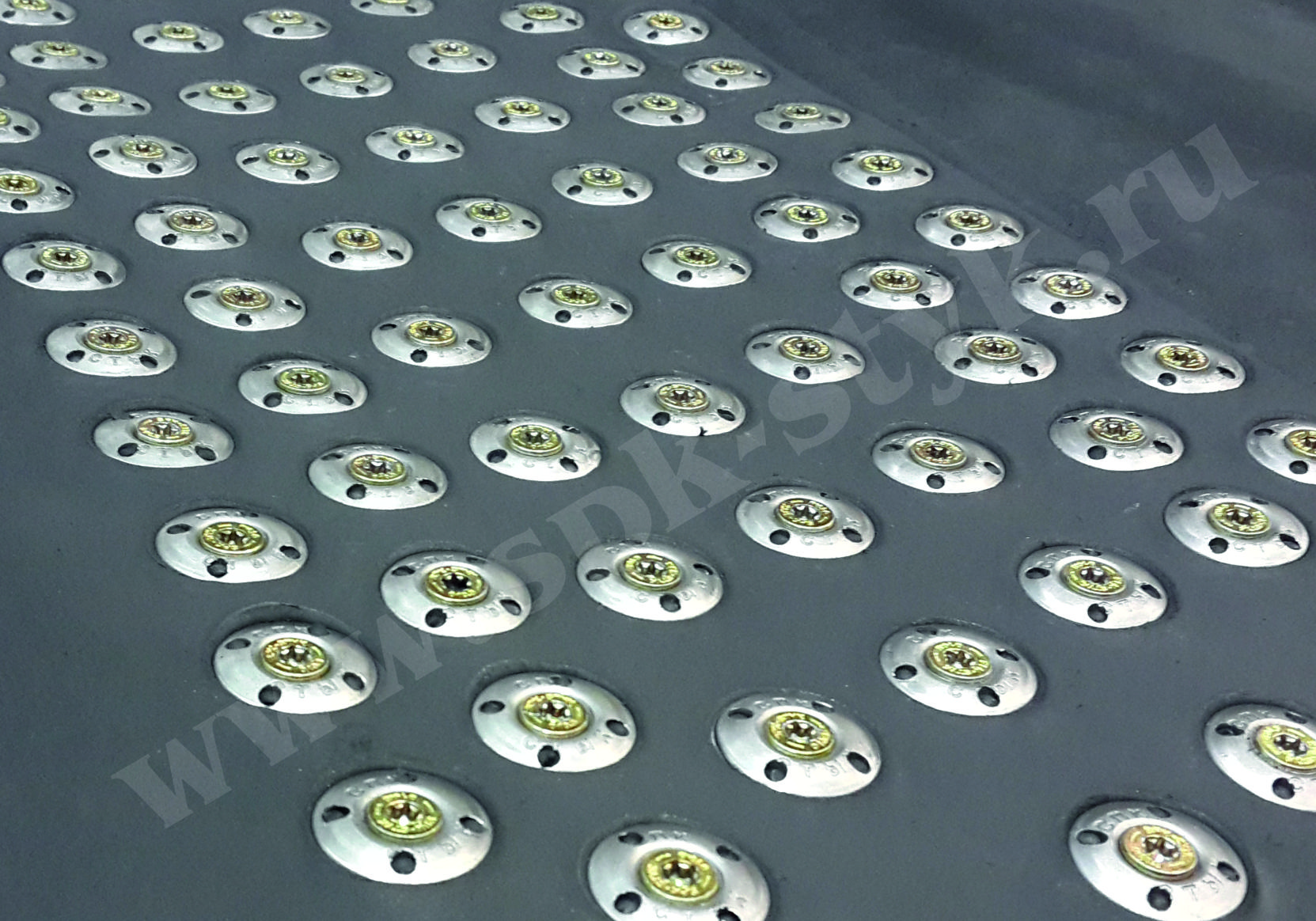

Монтаж стыкового соединения «Вулкан»-Круг

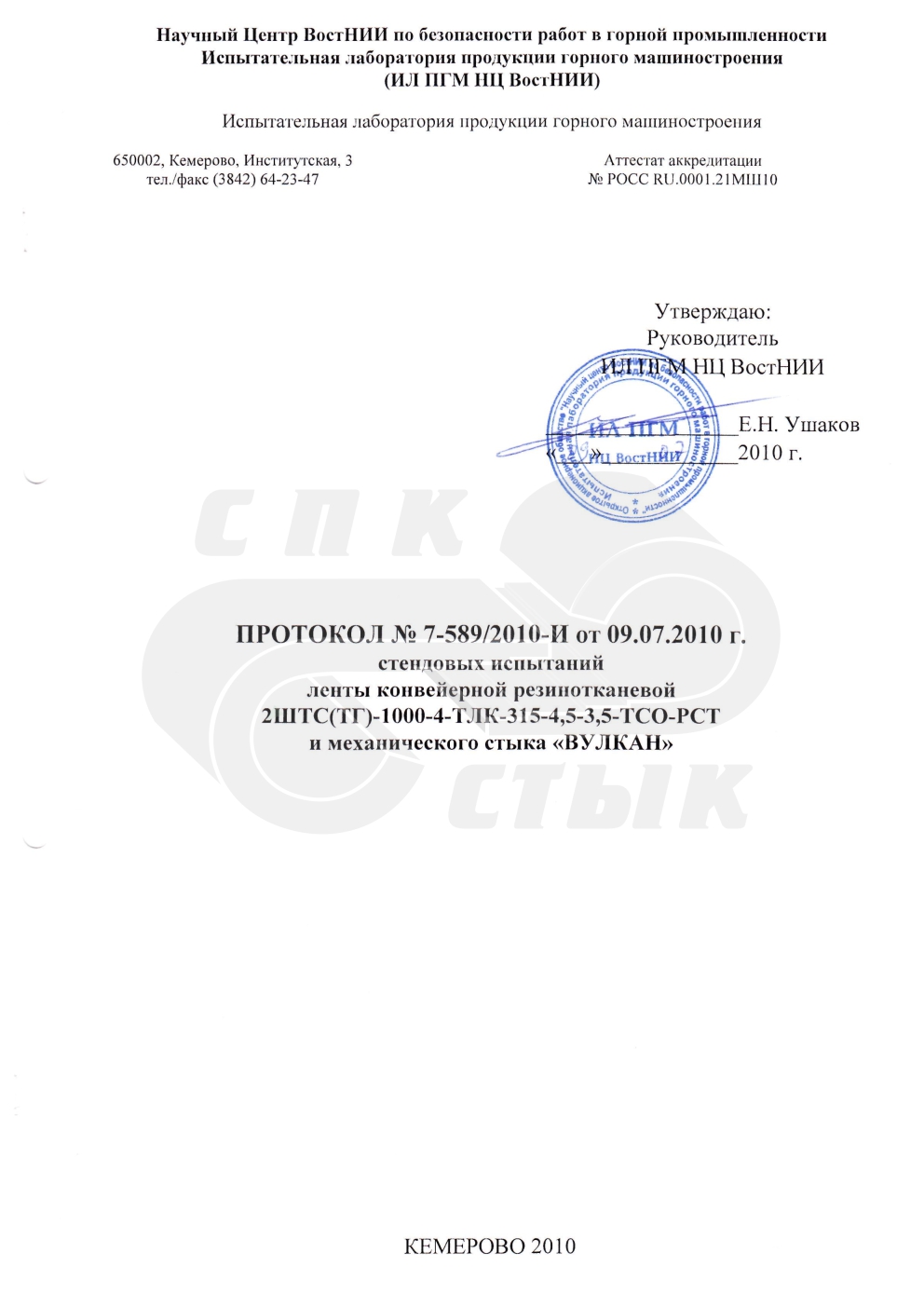

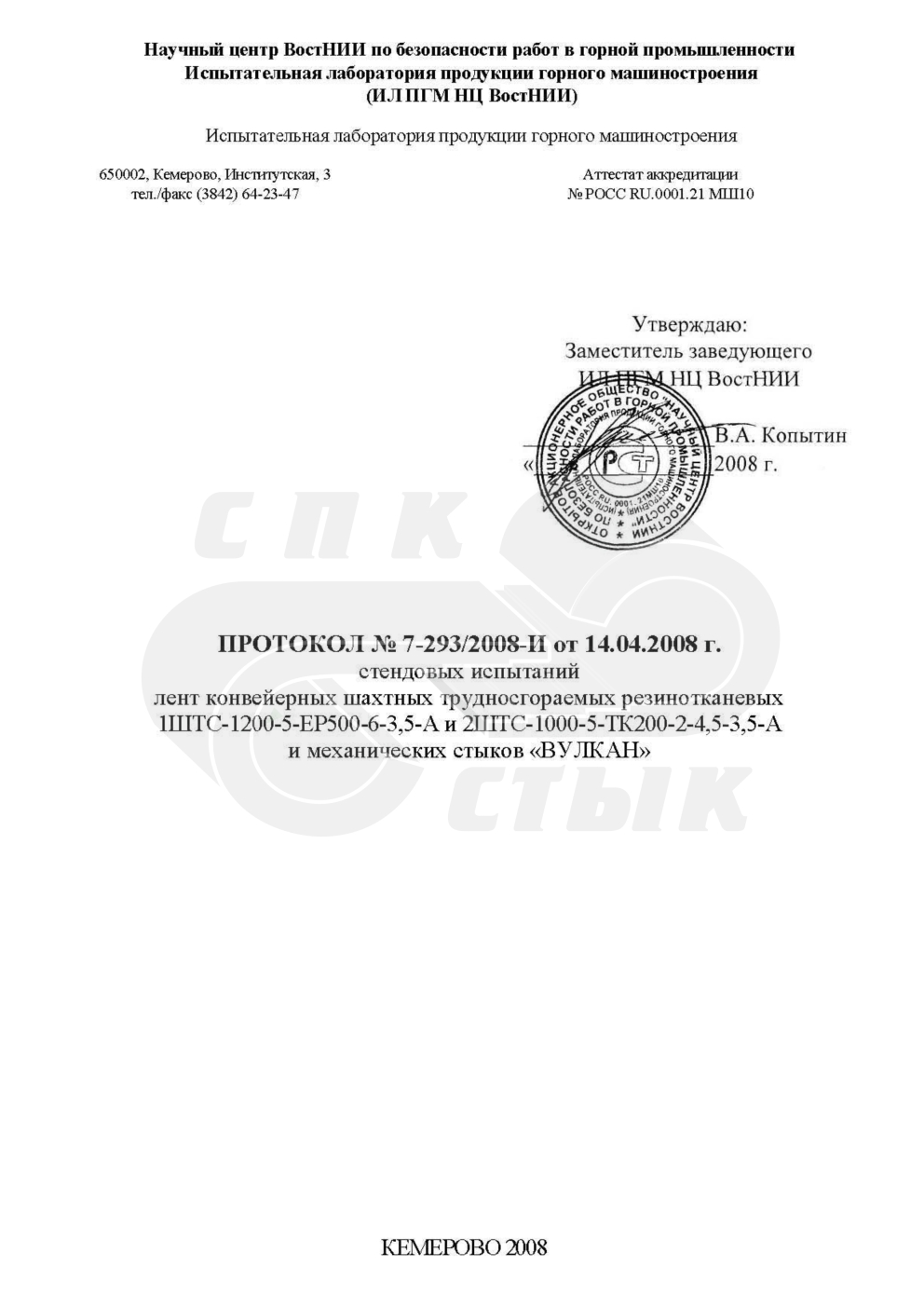

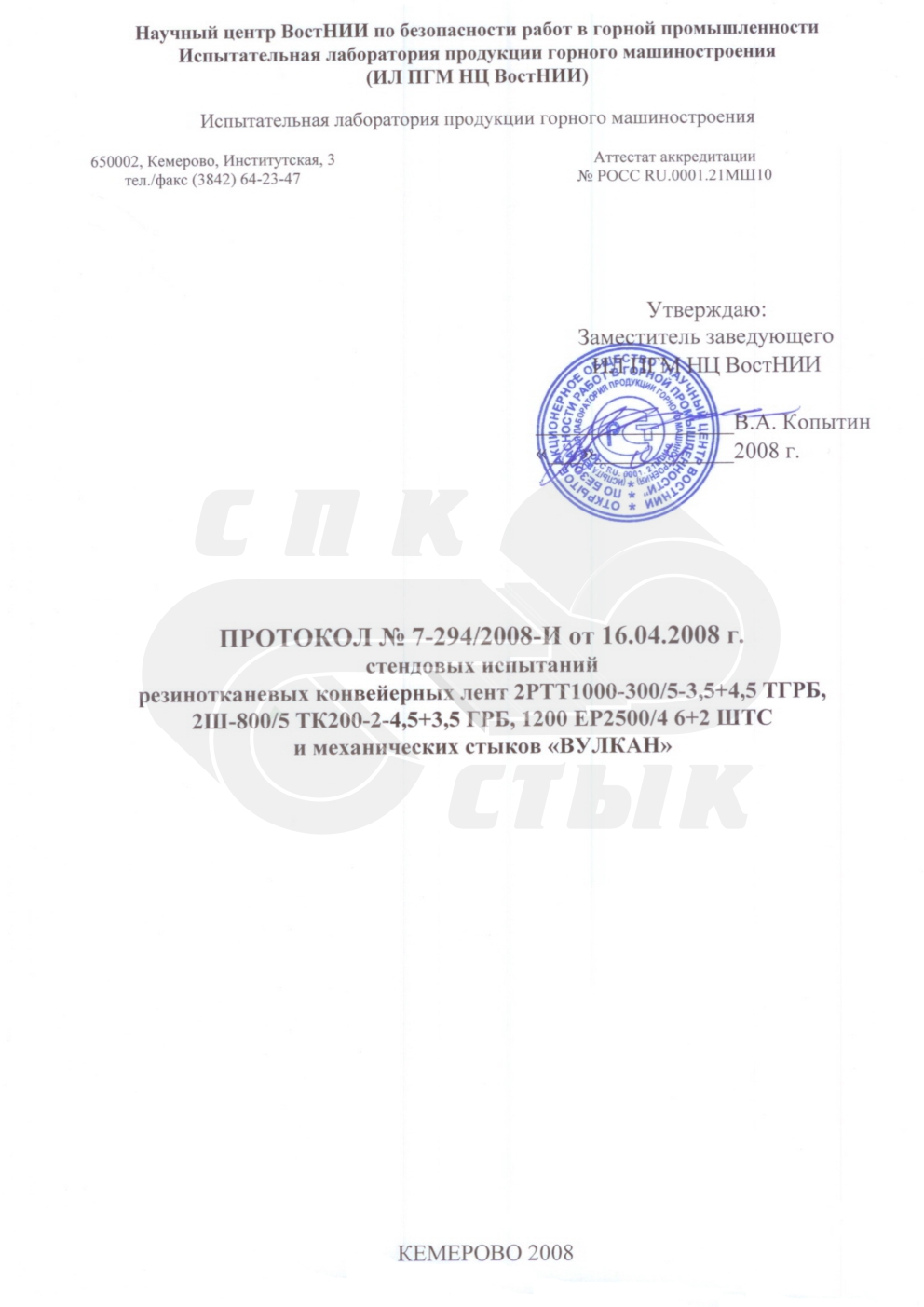

Протоколы испытаний стыковых соединений «Вулкан» 7 рядов
2016 7-1722 (7 рядов 2000кНм)
51,5%

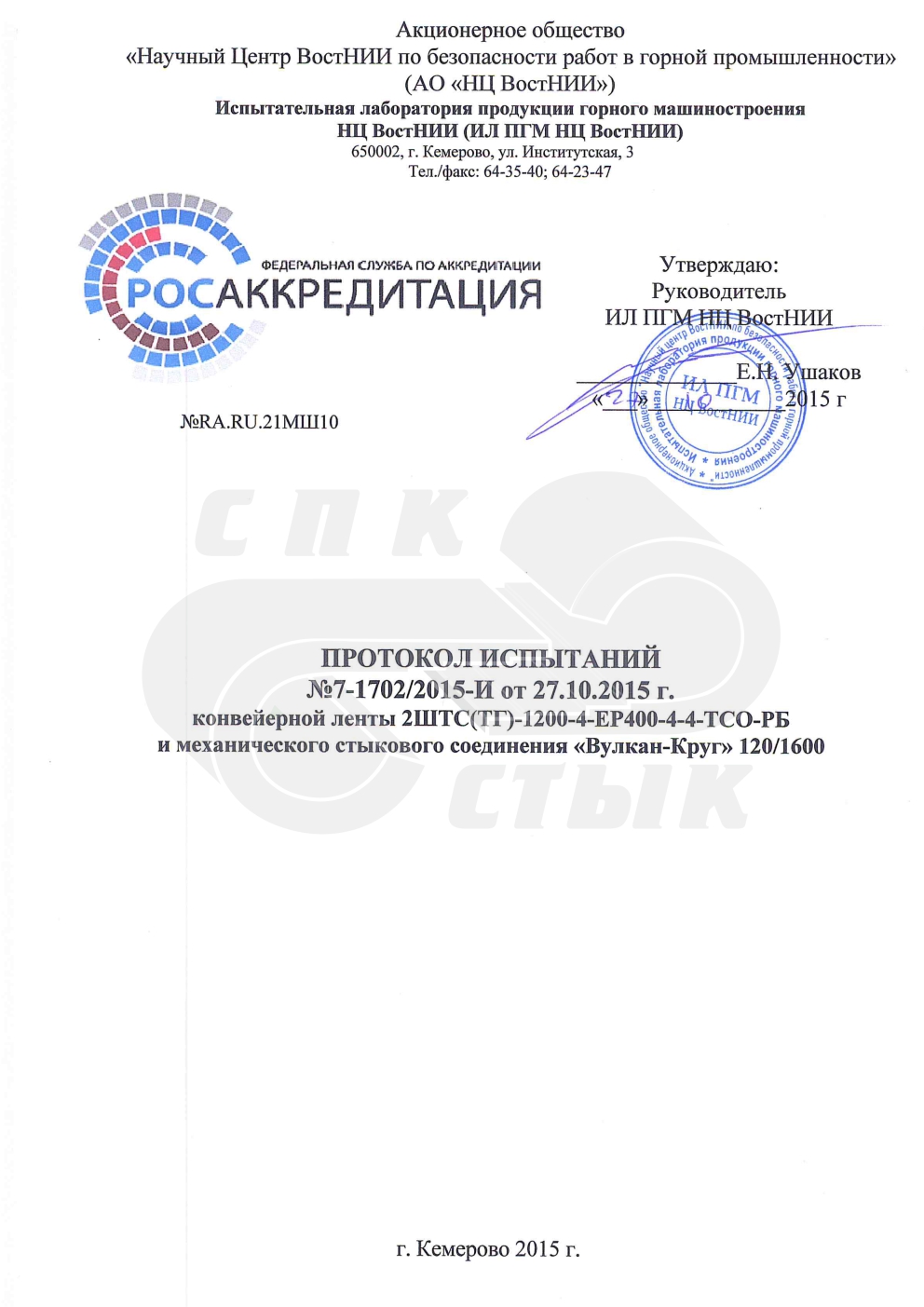

2015 7-1702 (7 рядов 1600кНм)
59,1%

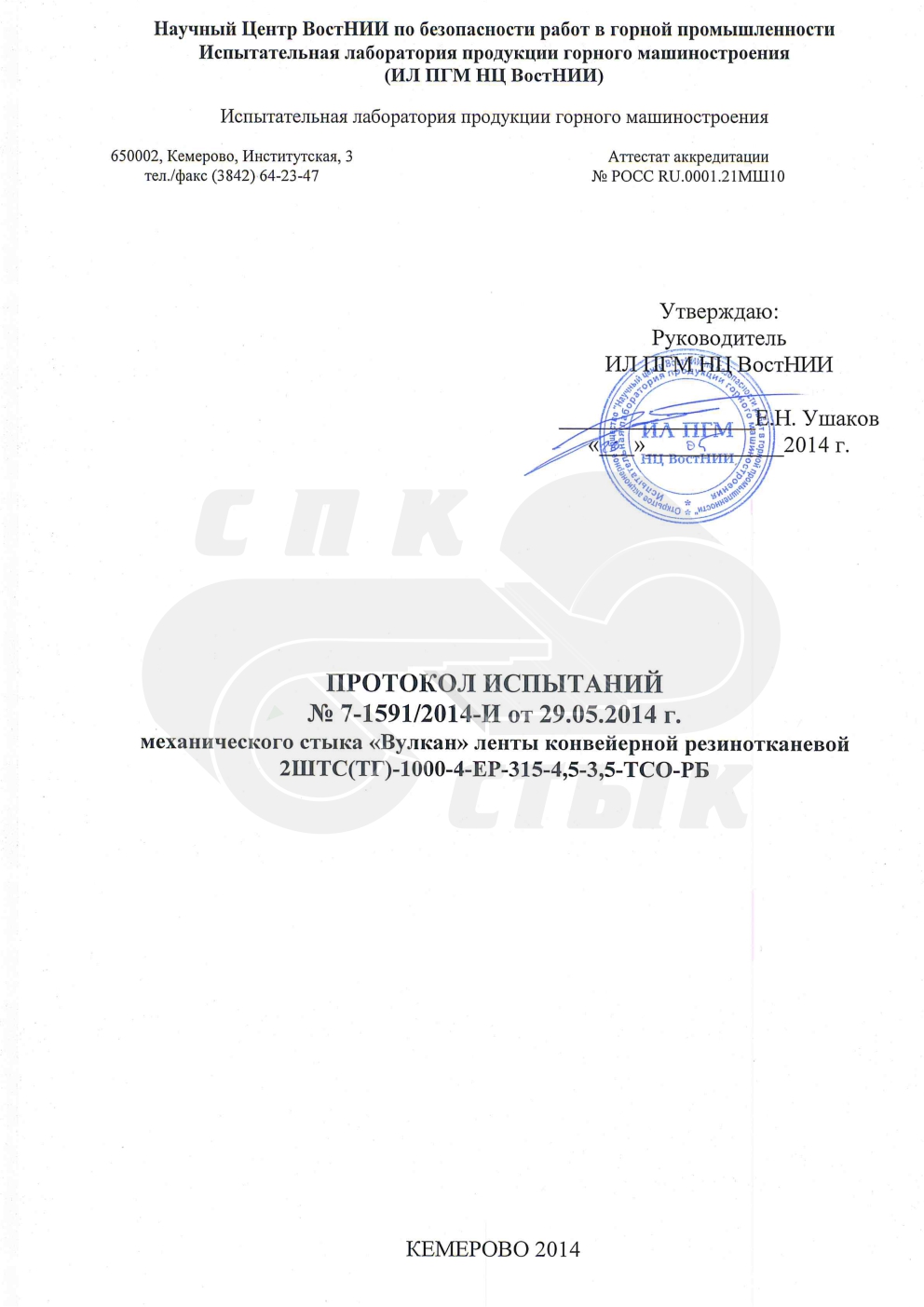

2014 7-1591 (7 рядов 1260кНм)
61,78%
2011 7-852 (7 рядов 1260кНм)
64,59%
2010 7-611 (7 рядов 1200кНм)
62,49%
2010 7-589 (7 рядов 1260кНм)
51%
2008 30-01И (7 рядов 800кНм)
67,5%

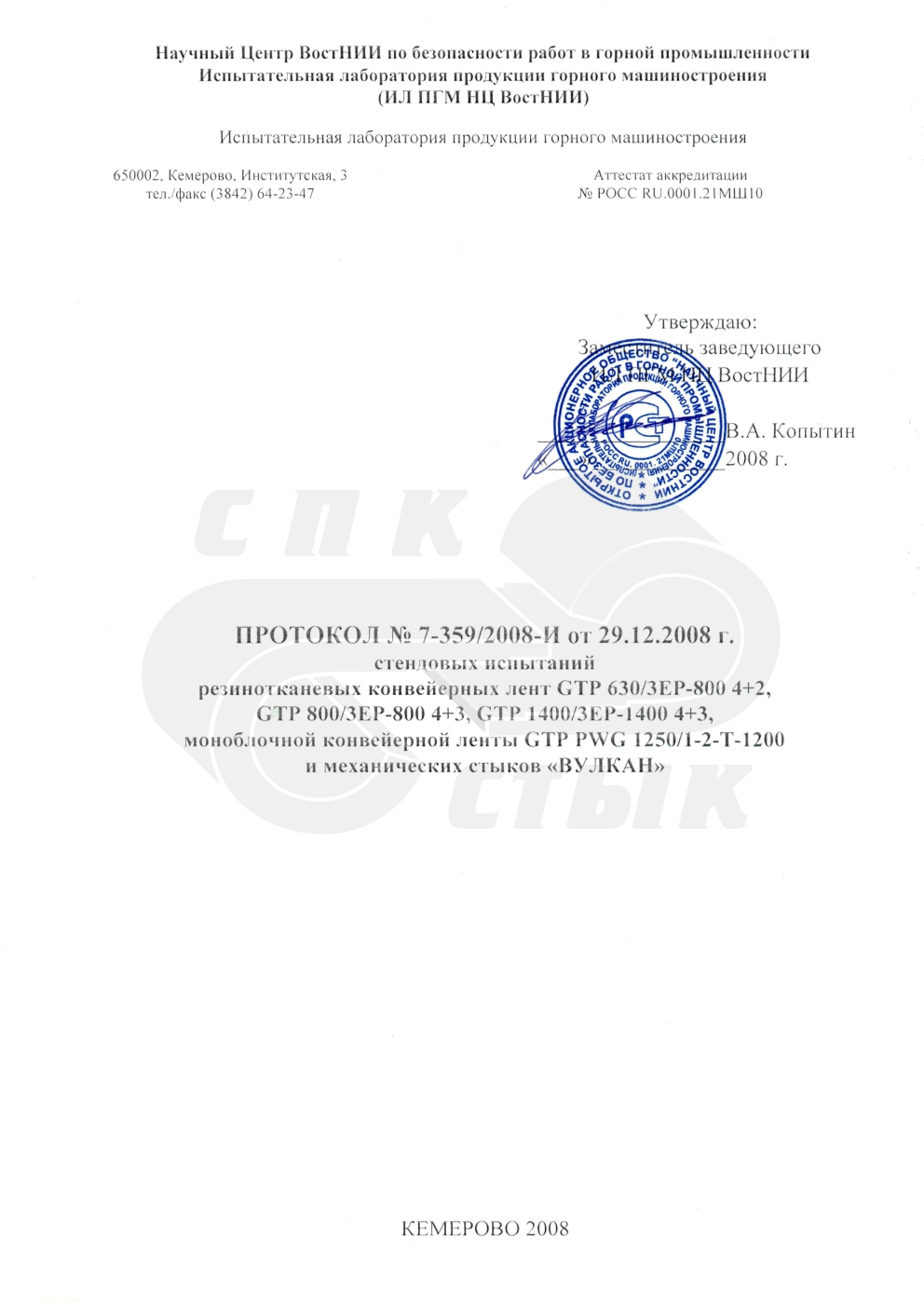

2008 7-359 (7 рядов 630кНм)
54,91%
2008 7-359 (7 рядов 800кНм)
51,83%
2008 7-359 (7 рядов 2500кНм)
53,29%

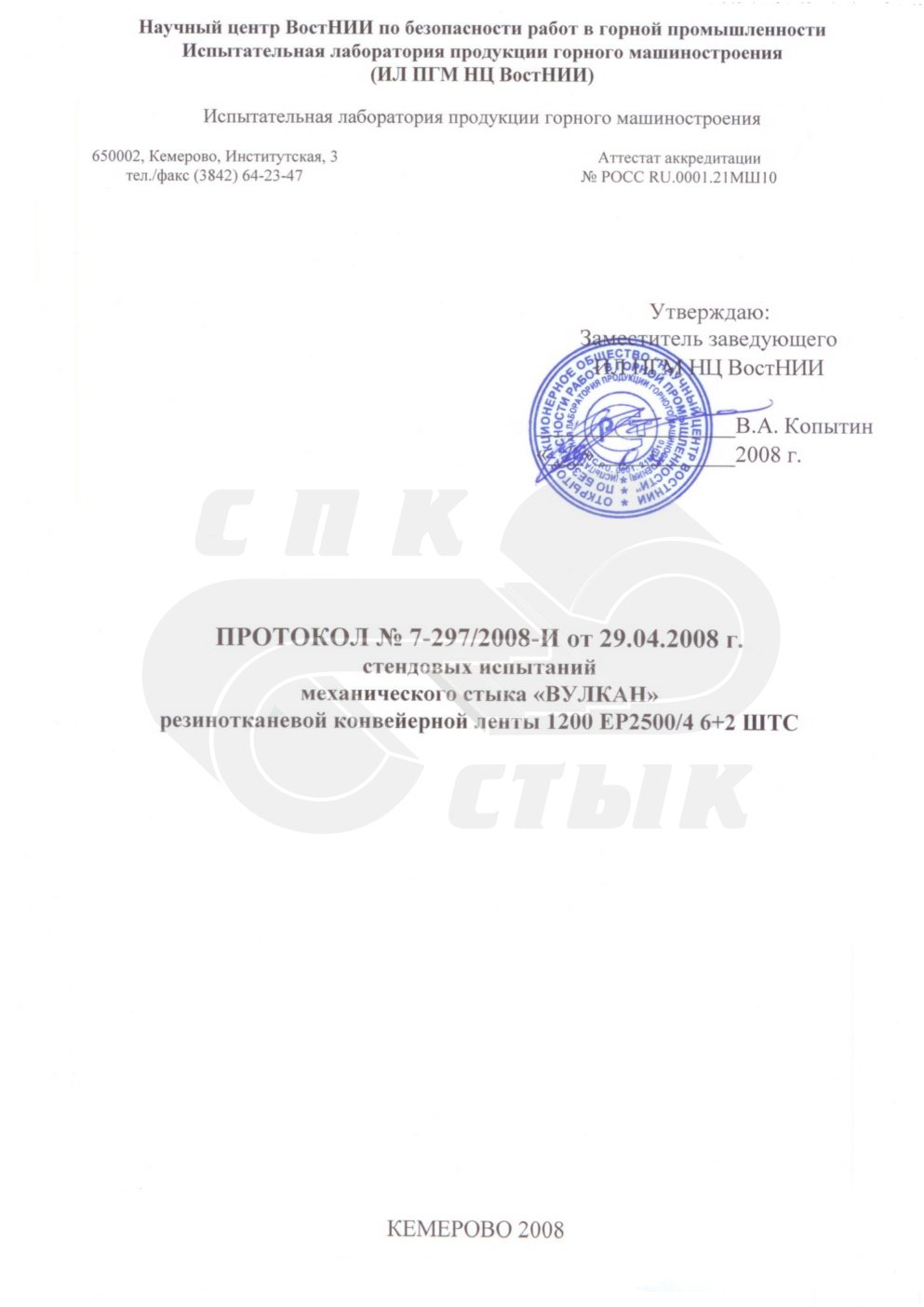

2008 7-297 (7 рядов 2500кНм)
60%
2008 7-294 (7 рядов 1000кНм)
53,48%
2008 7-294 (7 рядов 1500кНм)
68,95%
2008 7-294 (7 рядов 2500кНм)
57,14%
2008 7-293 (7 рядов 1000кНм)
93,37%
2008 7-293 (7 рядов 2500кНм)
72,25%

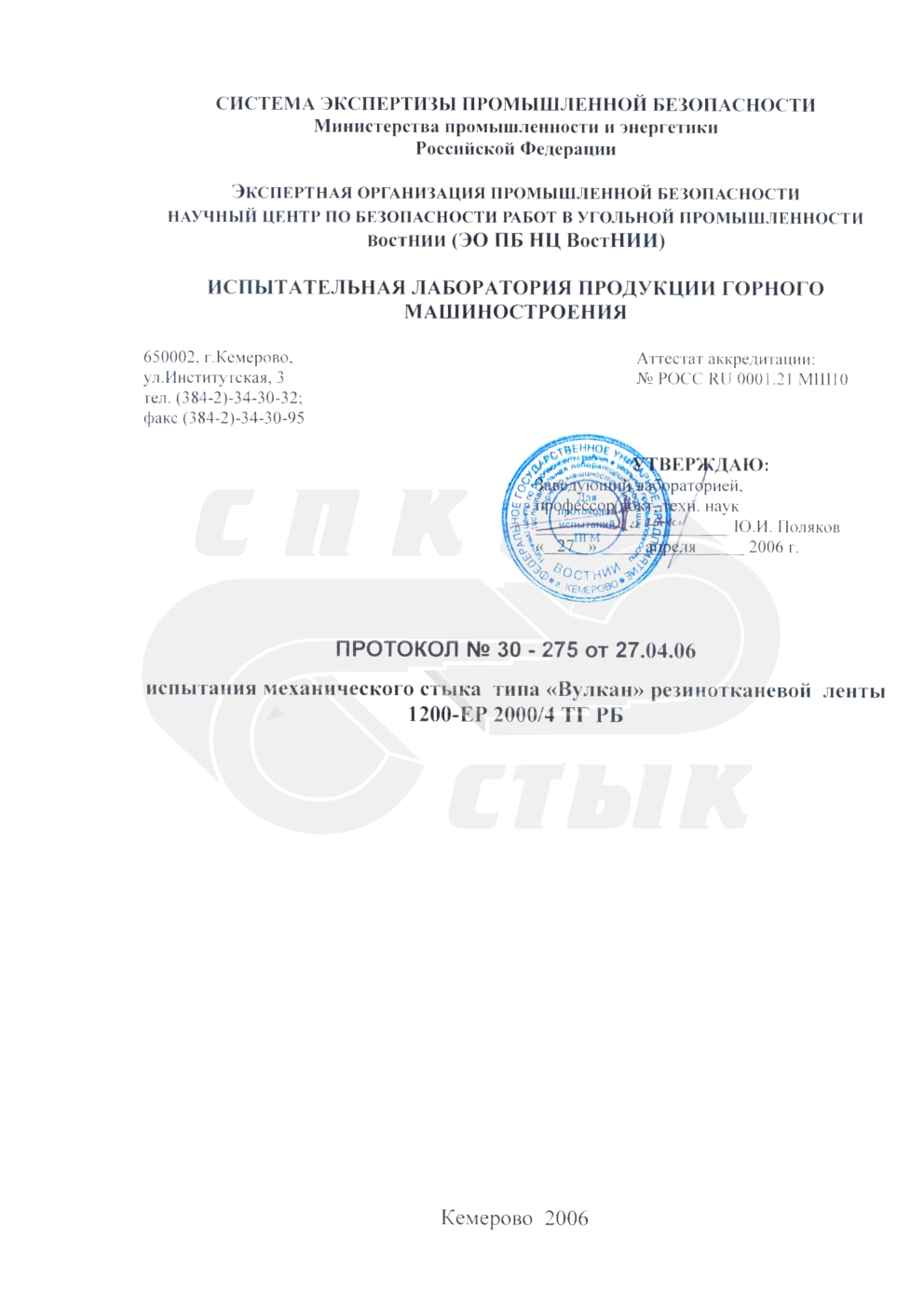

2006 30-275 (7 рядов 2000кНм)
59,4%
При соединении полотна по любой схеме в месте стыковки всегда на 2 тканевых слоя больше, чем у соединяемого полотна.
